경보에 관한 용어의 설명

온도조절기가 현재온도를 미리 결정 되어진 값(경보설정값)과 비교해서 지정한 동작방법(동작종류)

에 따라서 신호 출력과 표시를 합니다.

*편차경보

경보설정값 설정방법에서 제어 설정값을 중심으로 해서 설정값으로 부터의 편차(차이)값을 경보

설정값으로 합니다.

*절대값경보

경보설정값의 설정방법에서 제어설정값의 관계없이 경보동작을 하는 온도를 경보설정 값으로 합니다.

​

*대기시퀀스 경보

온도제어를 시작할 때 현재온도가 시작하면서 경보동작의 영역(범위)에 포함되어 있을때가

있습니다. 이 경우 전원투입과 동시에 경보 출력이 되어버립니다. 이것을 피하기 위해 대기

시퀀스 기능을 설정하면 전원투입 후, 현재온도가 한번 설정된 경보범위 외 (경보가 출력되지

않은 온도)로 된 것을 확인하고, 그 후 경보범위 내에 들어올 때 경보가 출력됩니다.

*경보보존기능

경보동작은 기본적으로는 현재온도가 설정경보범위를 벗어나게 되면 경보츨력은 동작을 하지않습니다. 경보보존기능을 사용하면 일단 경보영역(범위)에 들어오면 전원을 OFF할때까지 경보출력을 보존(ON상태)합니다.

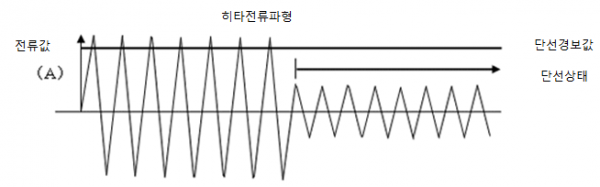

​ 제어대상의 온도를 상승시키기 위해서 히타를 사용합니다. 히타의 단선으로 전력공급이 되지

않은 경우 온도조절기에서 히타단선을 검출해 경보를 출력합니다. 검출에는 전류검출기(CT)를

사용해서 히타에 흐르는 전류를 검출해 단선인지 아닌지의 판단을 합니다.
