출력에 관한 용어의 설명

설정값 보다 온도가 높은 경우, 조작량을 늘리는 동작

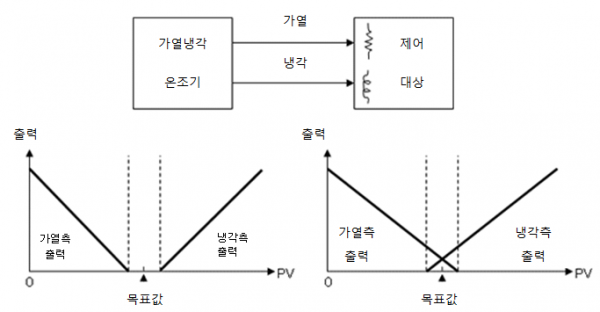

제어대상의 온도제어가 가열(냉각)만으로는 제어가 어려운 경우 냉각(가열)과 조합해서 제어를

행하는 경우가 있습니다. 1대의 온도조절기에서 가열용 제어 출력과 냉각용 제어 출력을 내보내어

제어를 합니다.

『조작량 리미트 상한값(MLH)』 및 『조작량 리미트 하한값(MLL)』에서 조작량(MV) 리미트 상하한값을 설정합니다. 온도조절기가 산출한 조작량이 조작량 리미트 범위외로 되었을 때 실제의 출력량은 상한값 또는 하한값으로 됩니다.

가열냉각 제어에서는 냉각측의 조작량을 편의상 마이너스의 값으로 했기 때문에 일반적으로 아래그림처럼 상한값은 가열측(플러스의 값), 하한값은 냉각측(마이너스의 값)으로 설정합니다.

​

​1초당 조작량의 변화량을 설정합니다. 온도조절기가 산출한 조작량이 크게 변화했을 때  실제의 출력은 조작량 변화 리미트의 설정내용에 따라서 점진적으로 산출값에 가까워집니다

전송출력은 측정값(PV), 설정값(SV), 주제어 조작량(MV1), 부제어 조작량(MV2)의 상태를 전압/전류신호(주문시 형식에서 지정)로 출력하는 기능입니다. 정/역동작을 설정해서 전압/전류의 신호를 정/역 운전 할 수 있습니다.
